『 自由なデザインで、価値ある製品を。 』
◆ 日進CNCフリーフォームパイプベンダーによる、３次元パイプ曲げ加工。
自由なデザイン設計で、価値ある製品をつくりませんか・・・。
◇ 3D CADデータ（IGES.SEEP)で曲げ加工ができます。
▮ 日進CNCフリーフォームベンダーによるパイプ曲げ、三次元パイプ曲げ加工、アール曲げ、3D曲げ。

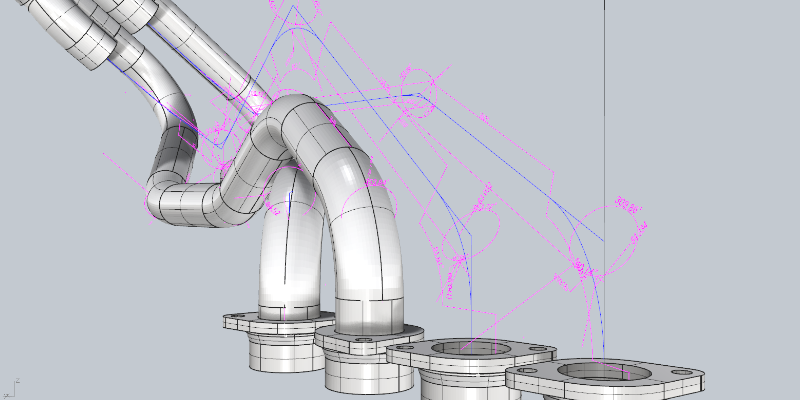

◇ 3D_CADでの曲げデータへの展開図。
（受付可能なデータ形式は「STEP（.stp）、IGES（.igs)」です。
◇ プログラム製作と行い、シュミレーヨンで曲げ確認。
◇ 材料：SUS304 φ50.8ｘｔ5
日進フリーフォームＣNCパイプベンダーでの３次元パイプ曲げ加工風景。
◇ 材料：SUS304 φ50.8ｘｔ5

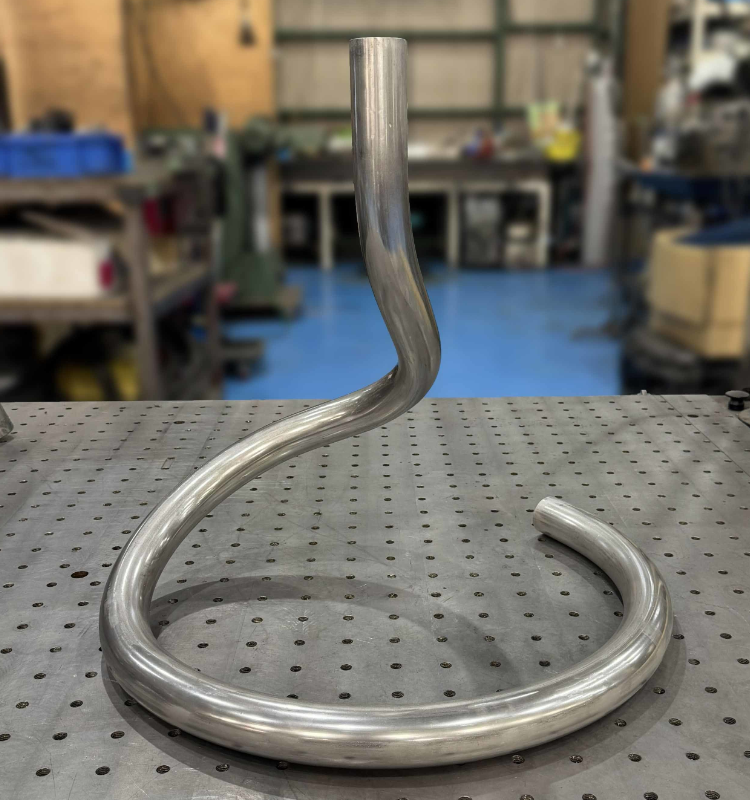

日進フリーフォームベンダーでの３次元パイプ曲げ加工のサンプル。

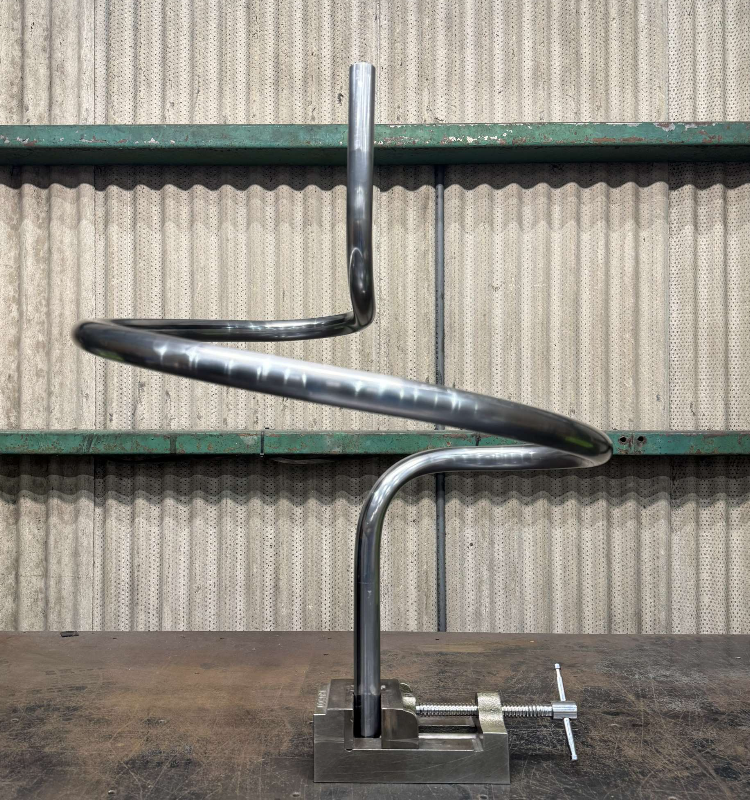

◇ 材質：STKM11A φ31.8×ｔ1.6
スパイラルパイプ曲げ、パイプのスピン曲げ、パイプの曲線曲げ。

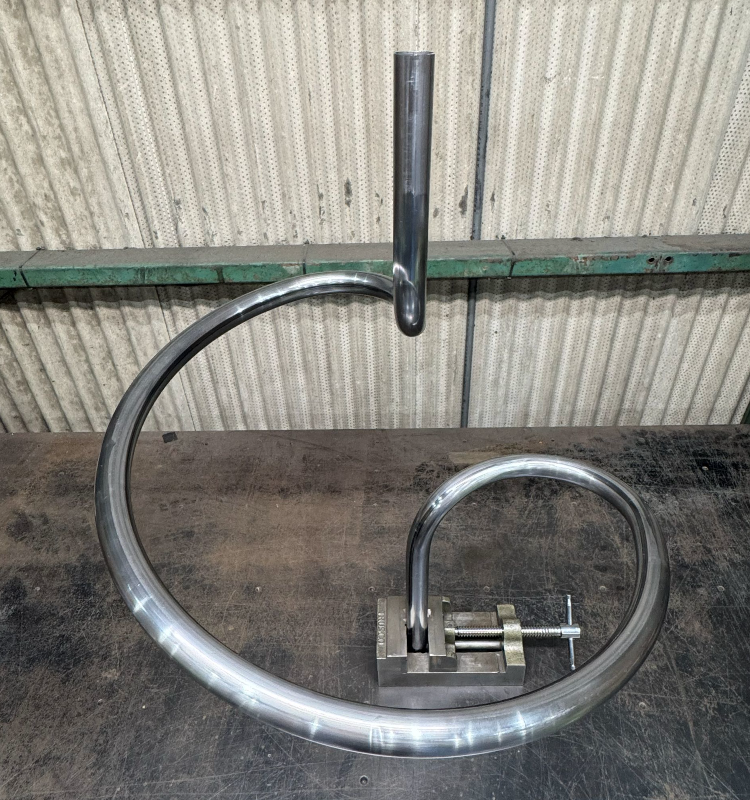

◇ 上部からの画像です、自由なデザインでパイプ曲げ加工が可能です。
（曲げ条件は、下記の機械紹介に記載しています。）
▮ 2D / 3D CADデータからのパイプ曲げ加工
◇ 2D（DXF） / 3D（IGES)データ。

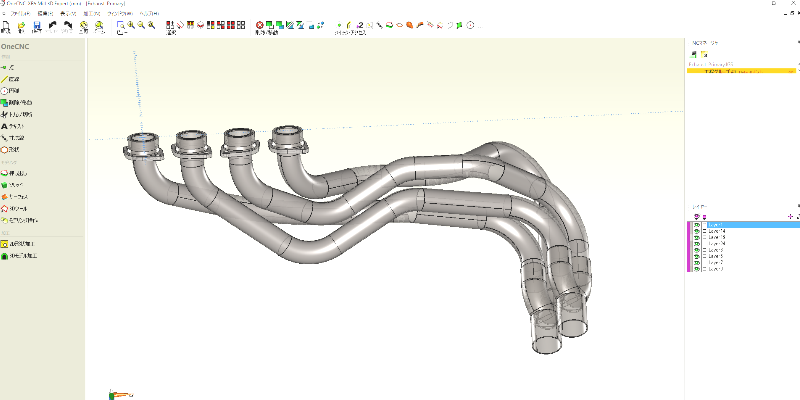

◇ 3D CADデータの曲げ展開。
◇ データでの曲げ加工。

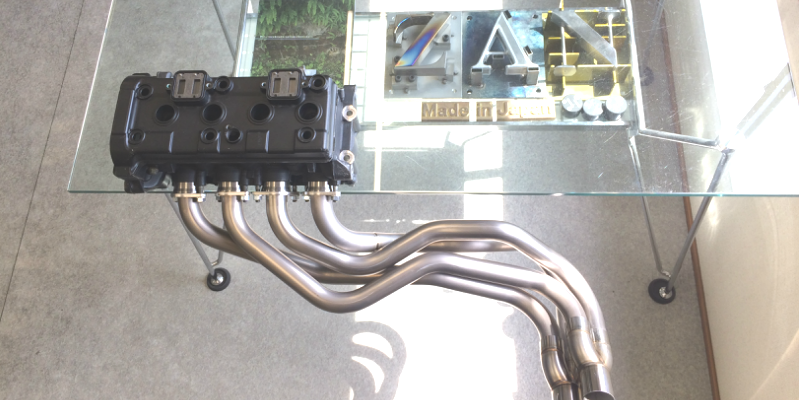

▮ ＮＣパイプベンダーとＮＣアングルベンダーによる、複合的なパイプ曲げ アール曲げ ３D曲げ。

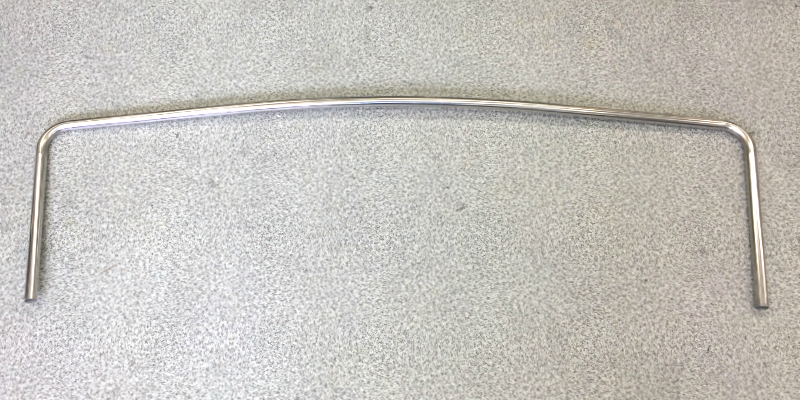

◇ ＮＣパイプベンダーと
ＮＣアングルベンダーの複合曲げ

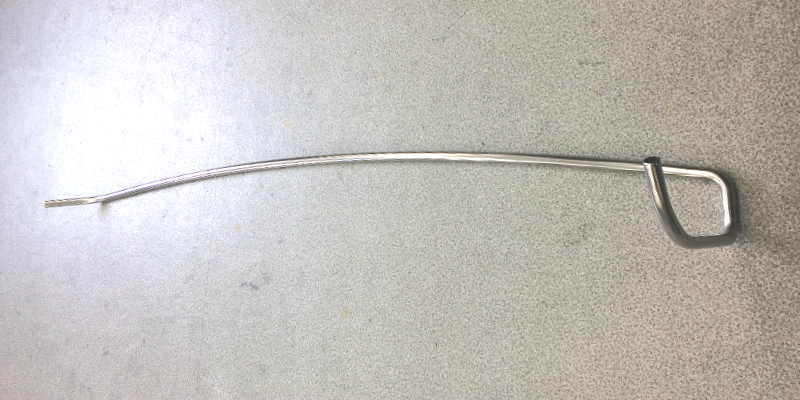

◇ ＮＣアングルベンダーによる曲げ

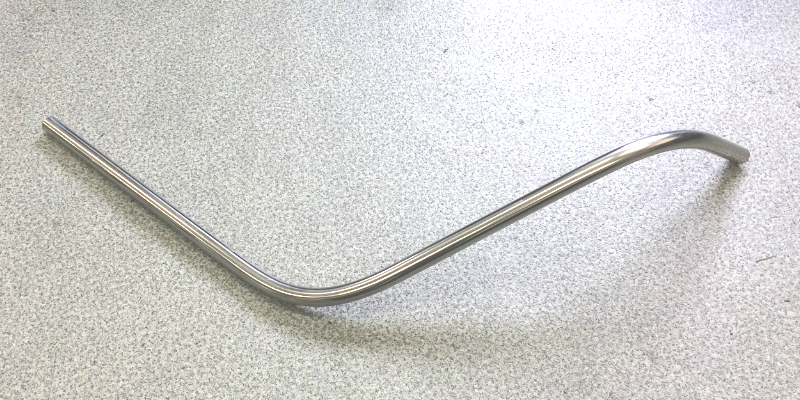

◇ ＮＣパイプベンダーと
ＮＣアングルベンダーの複合曲げ

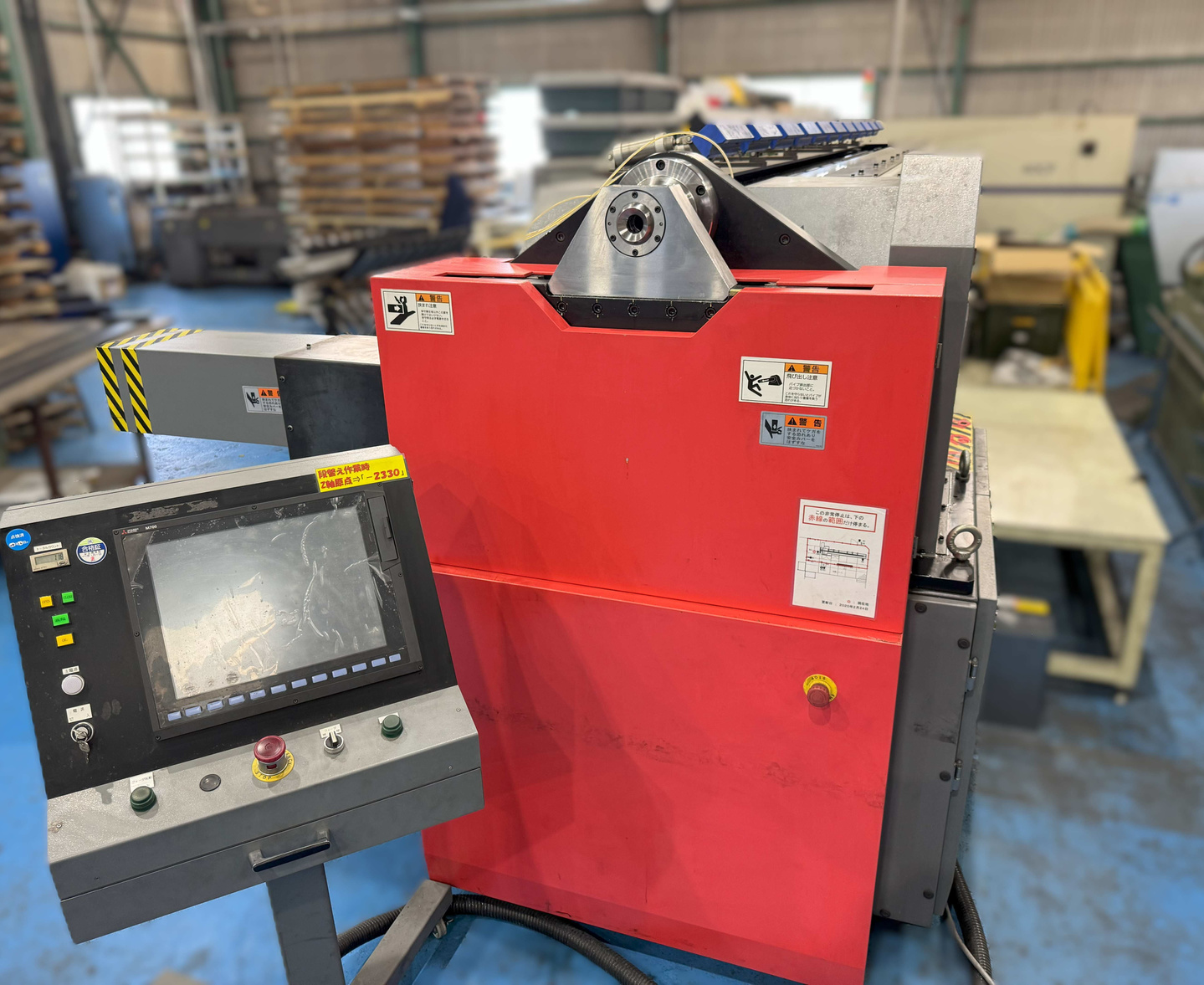

▮ 日進CNC ３次元フリーフォームベンダー NPB050

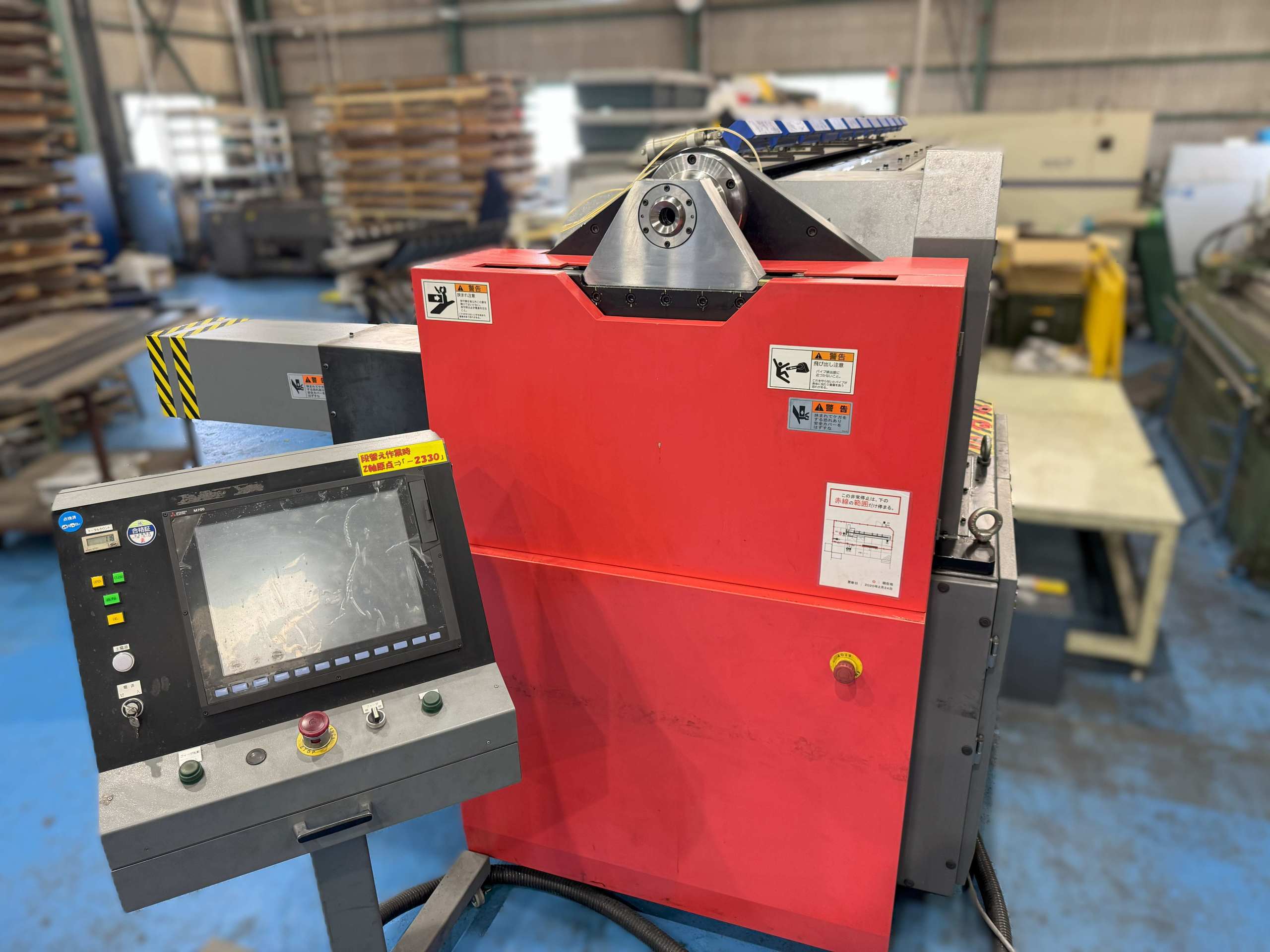

◇ 日進精機 CNC 3次元フリーフォームパイプベンダー NPB050
「 加工性能 」
・ 加工可能パイプ径：φ12.7～φ60.5
・ 最小曲げ半径：パイプ径の３倍（ 3DR ）
・ 最大曲げ半径：∞（無限）
・ 推奨肉厚：パイプ径の5％～10％
・ 管材の材質：SGP、STKM、SUS、アルミ、銅、真鍮
「 特徴 」
・ ３次元形状を一筆書きで自由に曲線曲げが可能です。
▮ パイプ/フラットバー（FB）曲げ加工

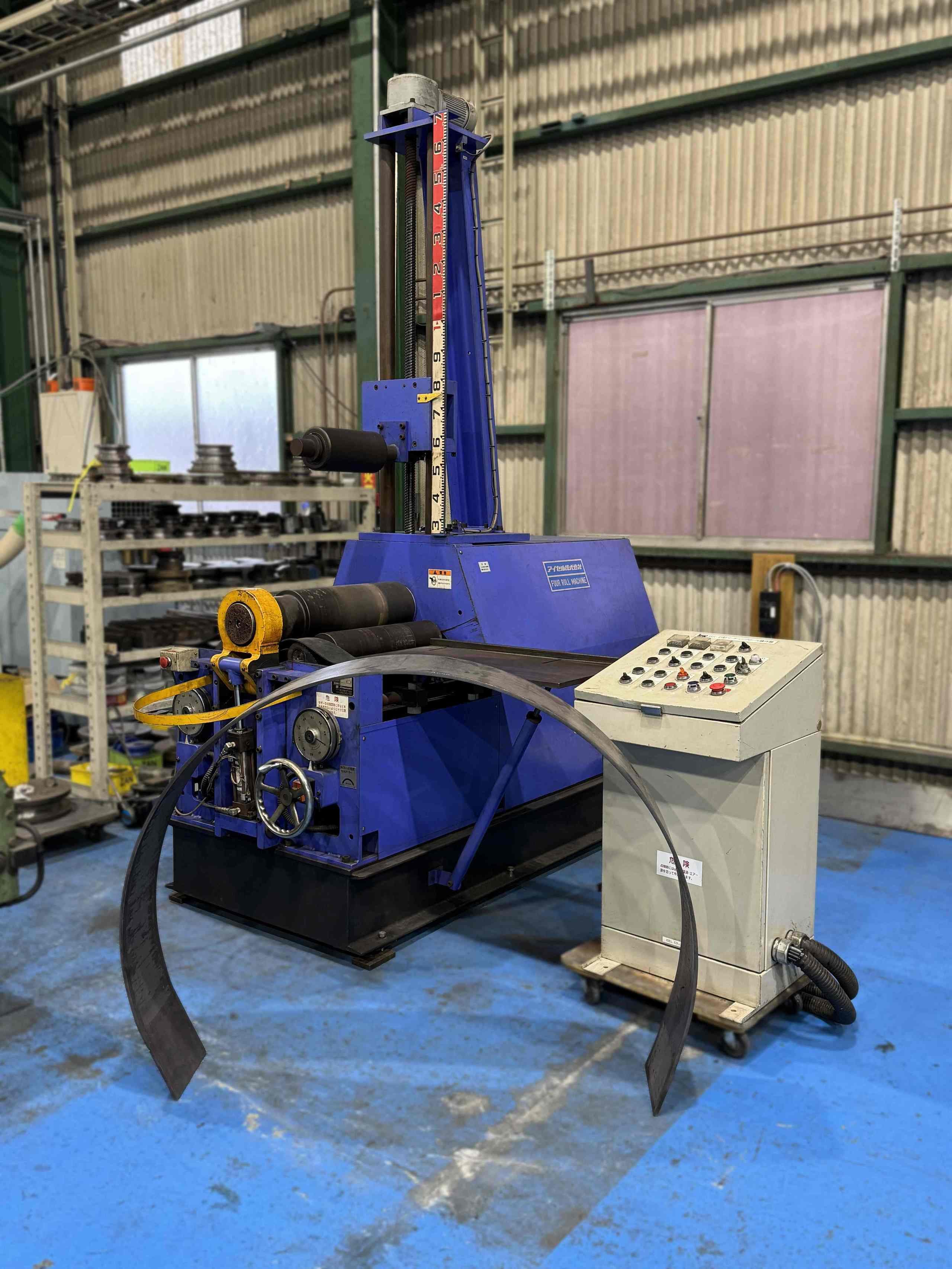

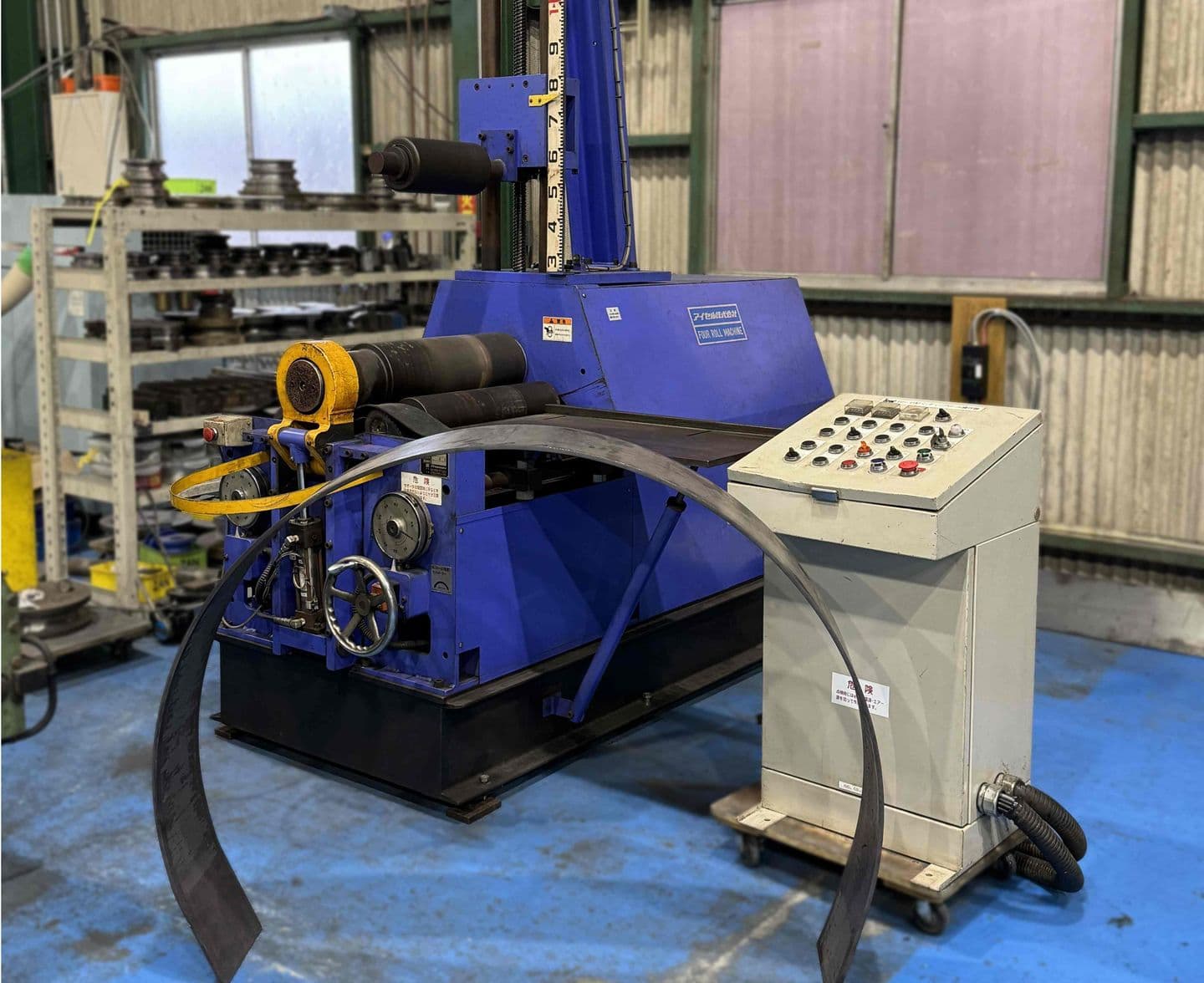

◇アイセル4本ロールベンダー（ベインディングロール）
BS-B500×SS9.0ｔ
・ ロール曲げ可能な板厚 : ｔ1.0～ｔ9
・ 加工可能な板幅寸法 : 最大500㎜（ｔ9は300㎜）
・ ロール径 : 500㎜～1600㎜
・ R加工 : R250 ～無限大
・ ３本ロールでは難しい鼻曲げも可能

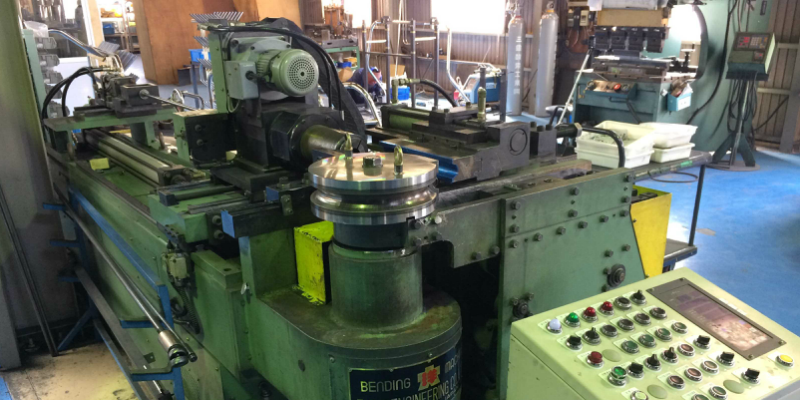

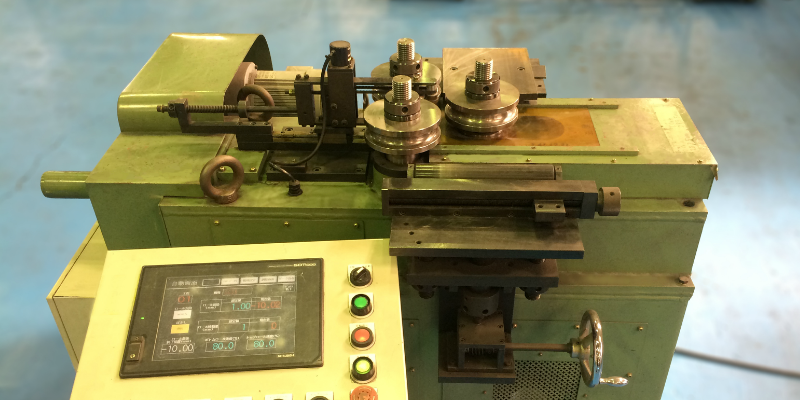

◇ 大洋エンジニアリング ＮＣパイプベンダー
・ 加工可能な材質
ステンレス、アルミ、チタン、鉄

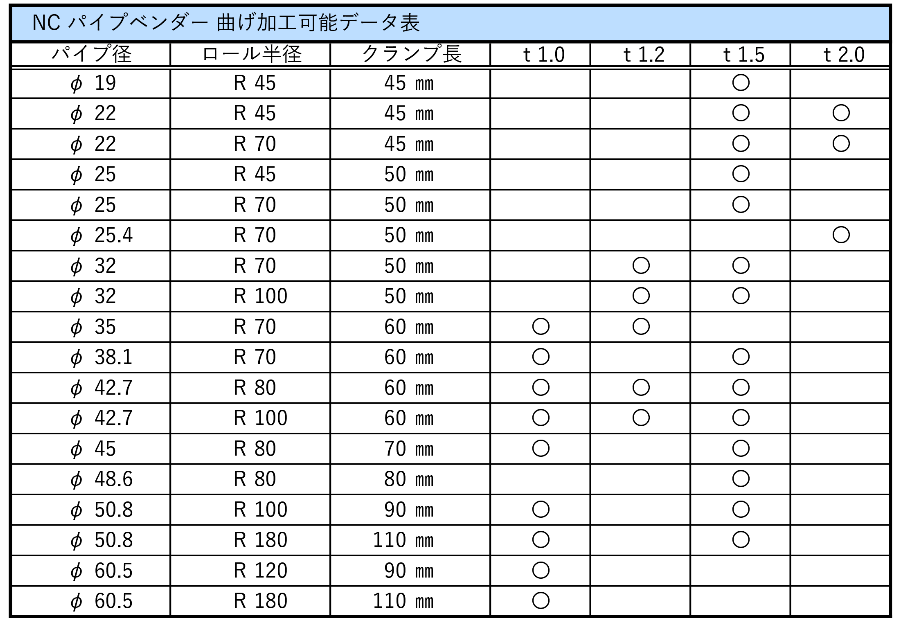

・ 金型表にないサイズも曲げ可能です、お気軽にご相談ください。

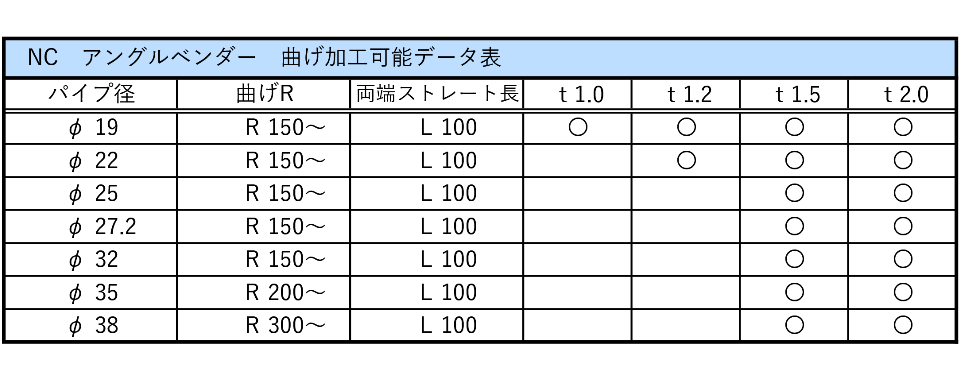

◇ 大洋エンジニアリング
ＮＣアングルベンダー PB-AT35HS-2NC
・加工可能な材質
ステンレス、チタン、鉄、アルミ
・ 金型表にないサイズも曲げ可能です、お気軽にご相談ください。
